HK-LV1377 / HK-LV1577 / HK-LV1677


  • X軸行程：1350~1600 mm

  • Y軸行程：710毫米（選配：750毫米）

  • Z軸行程：720毫米

  • 主軸內孔規格：BBT40 / BBT50（兩面拘束）

  • 主軸轉速：
    BBT40 12000/15000/18000rpm直結式主軸
    BBT50 4000~8000 rpm 齒輪式主軸； 8000/10000 rpm直結式主軸

  • 主軸馬達（連續/30分鐘）：11/15 kw ~ 15/18.5 kw

  1. 詢價
  2. HK-LV Series VMC (2025)
  1. 返回列表
  2. 上一筆
  3. 下一筆

產品規格

3軸機械規格表

機種型號 單位 LV-1377 LV-1577 LV-1677
發那科OiMF PLUS控制器
工作台
工作台尺寸 mm 1400 x 780 1600 x 780 1700 x 780
T型槽尺寸（槽數 x 寬 x 間距） mm 5 x 18(22) x 125
工作台最大載重 kg 1500 2000 2300
三軸行程
X軸行程 mm 1350 1500 1600
Y軸行程 mm 710 (750)(※2)
Z軸行程 mm 720 (920)(※2)
主軸鼻端到工作台面距離 mm 150~870 (150~1070)
主軸中心到立柱護罩距離 mm 795
主軸
主軸錐度 BBT (Taper Dual Contact)
主軸轉速 & 傳動 rpm #40: 12000直結傳動（11/15 kw）
#50: 10000直結傳動（15/18.5 kw）
#50: 6000齒輪傳動（15/18.5 kw）
三軸傳動進給
三軸快送（X/Y/Z） m/min #40: 24/24/20 (16)
#50: 20/20/20 (16)
三軸切削進給（X/Y/Z） m/min 15/15/15
自動刀具交換
刀具數量 m/min #40: 24,30/32/40/ 60 (Opt.)
#50: 24,30/40/60 (Opt.)
刀柄規格 BBT40 / BBT50
最大刀具直徑x長度（有鄰刀） mm #40: 75 x 250 #50: 125 x 350
最大刀具直徑（無鄰刀） mm #40: Ø125  #50: Ø250
最大刀具重量 kg 7/15
精度
ISO 230-2 A: 0.008 ; R: 0.006
ISO10791-2 A: 0.008 ; R: 0.006
VDI 3441(*1) P: 0.009 / PS: 0.006
其他相關
電源需求 KVA 35
空壓源需求 Mpa,1/min 0.6
水箱容量 L 480
機械尺寸（佔地面積）（寬 x 深度） mm 4200 x 3715
機器重量 kg 13950 15800 16280
註1：
VDI 3441統計探5個標準差，具有99.5%品質保證的水準。
*本公司對產品樣式及規格不斷研發創新，如規格變動，恕不另行通知。


控制器功能

標準功能：


標準 / 選購配件

―無法選配 ○選購配件 ●標準配件
型 號 HK-LV750~850
齒輪式 直結式
主軸溫度控制系統 ● ●
主軸環狀切削沖屑裝置 ● ●
中央自動潤滑系統（油容積式） ● ●
中央自動潤滑系統（油脂容積式） ○ ○
Z軸無配重系統（煞車馬達） ● ●
側邊切削沖屑裝置 ○ ○
油霧切削裝置（簡易式） ● ●
主軸中心吹削功能 ― ―
主軸中心出水功能 ○ ○
主軸側邊切屑水沖屑装置 ● ●
大流量切屑水沖屑泵浦 ○ ○
機台清洗水槍、氣槍裝置 ● ●
全密式電箱鈑金組 ● ●
剛性攻牙 ● ●
自動睡眠兩段式斷電系統 ● ●
三色警示燈 ● ●
日光燈照裝置 ● ●
水平調整墊塊與地腳螺栓 ● ●
雙自動螺旋式排屑裝置 ● ●
三軸螺稈冷卻裝置 ● ●
側邊履帶式排屑裝置 ○ ○
電器箱熱交換器（熱管式） ● ●
電器箱熱交換器（冷媒式） ○ ○
刀具自動量測裝（RENISHAW or BLUM） ○ ○
機械、電器、操作手冊 ● ●
海德漢3軸絕對0.1um式光學尺並附吹氣裝置 ○ ○
第四軸分度盤及尾座 ○ ○
切削油霧裝置 ○ ○
油霧回收系統 ○ ○
圓盤式油水分離裝置 ● ●
內藏式主軸系統（採#40相關主軸） ○ ○
變壓器（依輸出國配置選擇電壓） ○ ○
穩壓器 ○ ○

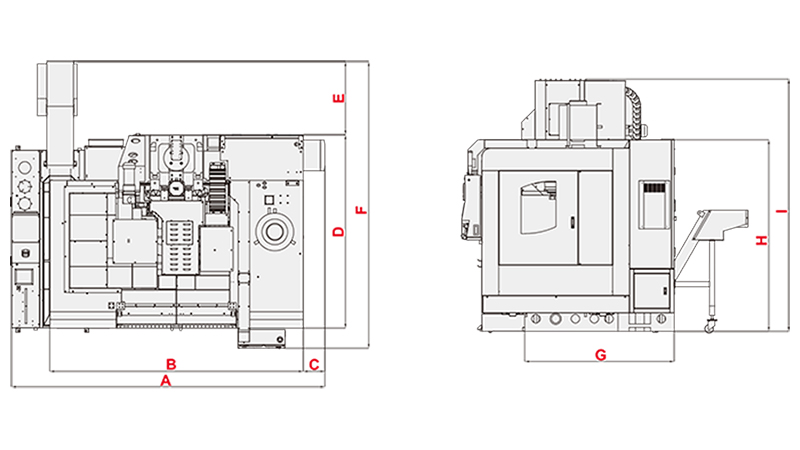

機器尺寸圖

單位：mm
機型 A B C D E F G H I
LV-2010 4870 4540 – 3310 610 4225 2413 2700 3785
LV-1888 4590 4260 – 3060 610 3975 2413 2700 3785
LV-1688 4590 4260 – 3060 610 3975 2413 2700 3785
LV-1677 4200 3610 125 2754 655 3715 2138 2430 3075
LV-1577 4200 3610 125 2754 655 3715 2138 2430 3075
LV-1377 4200 3610 125 2754 655 3715 2138 2430 3075
LV-1265 3650 2950 255 2250 855 3335 1750 2230 2935
LV-1160 3650 2950 255 2250 855 3335 1750 2230 2935
LV-960 3650 2950 255 2250 855 3335 1750 2230 2935
LV-850 2850 2280 – 2630 480 3150 1610 2180 2850

單位：mm
機型 A B C N T-SLOT D E F G H
LV-2010 2000 1000 200 4 5+2(NOTE: 1) 150 22 37 40 16
LV-1888 1900 950 175 4 5+2(NOTE: 1) 150 22 37 40 16
LV-1688 1700 930 165 4 5+2(NOTE: 1) 150 22 37 40 16
LV-1677 1700 780 140 4 5 125 18 30 40 12
LV-1577 1600 780 140 4 5 125 18 30 40 12
LV-1377 1400 780 140 4 5 125 18 30 40 12
LV-1265 1300 600 100 4 5 100 18 30 40 12
LV-1160 1200 600 100 4 5 100 18 30 40 12
LV-960 1000 600 100 4 5 100 18 30 40 12
LV-850 900 550 100 4 5 100 18 30 40 12
備註：
1. 增加左邊或右邊T形槽。LV-2010 / LV-1888 / LV-1688側邊距離為200 / 175 / 165。
2. T形槽可依據客戶定尺寸。

影片

產品特點

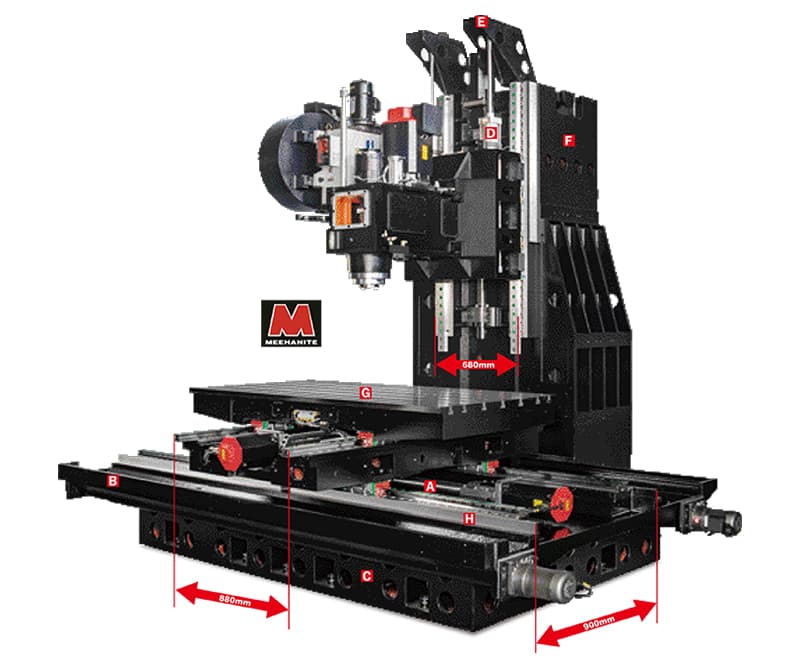

獨特一體成型T型結構


 A  高精度中空滾珠螺桿
  • 三軸進給採用050mm大型精密滾珠螺桿傳動。
  • 滾珠螺桿經中空冷卻（選配），有效抑制熱變形問題,保証最佳進給精度。
 B  雙排屑螺桿配置
  • 底座鑄件之前後排屑溝槽，各配置一組切屑螺桿，雙螺桿排屑。
 C  高剛性獨特底座拱形肋骨結構

底座與立柱接合處之前端,增加肋骨強化,可徹底避免底座凹陷問題。
(台灣新型專利第504654號)

 D  Ｚ軸氣壓式雙桿平衡配重（標準）
  • Z軸移動採用2支氣壓缸作配重平衡，可達到輕巧、順暢及穩定的上下移動。
  • 氣壓系統附有氣壓蓄壓器，以確保穩定的氣壓供應，有助於氣壓缸動作的穩定性。
 E

氣壓缸配置萬向接頭，以保持氣壓缸移動時的導向穩定性。

 F  超大立柱結構

加大尺寸之立柱設計，配合最佳化內部肋骨配置，在重切削時抗震能力佳，並可將結構變形量降到最低程度。

 G  精密人工鏟花無墊塊

機器之滑動面均經過精密鏟花，以達到最佳之平面貼合效果，三軸無墊塊處理，確保組合件貼合面平整。

 H  三軸全配置大型滾柱線軌
  • 最高剛性、耐荷重、低摩擦係數及低噪音等特色。
  • X,Y,Z軸快移速度18米/分。
  • 三軸皆採用加長耐重負荷型滑塊。

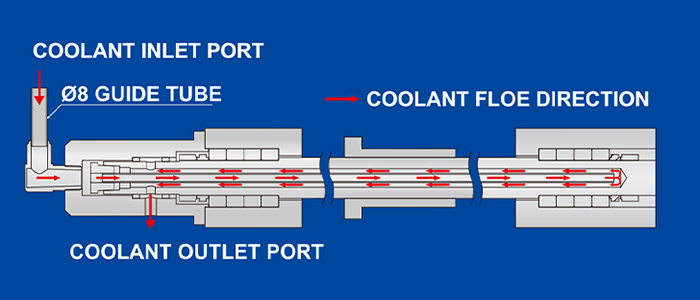

滾珠螺桿中空冷卻（油/空氣）
機器之Ｘ,Y,Z軸滾珠螺可採用中空冷卻設計，將螺桿之熱膨脹降到最小程度，以確保加工之高精度。
（台灣新型專利第502117號）

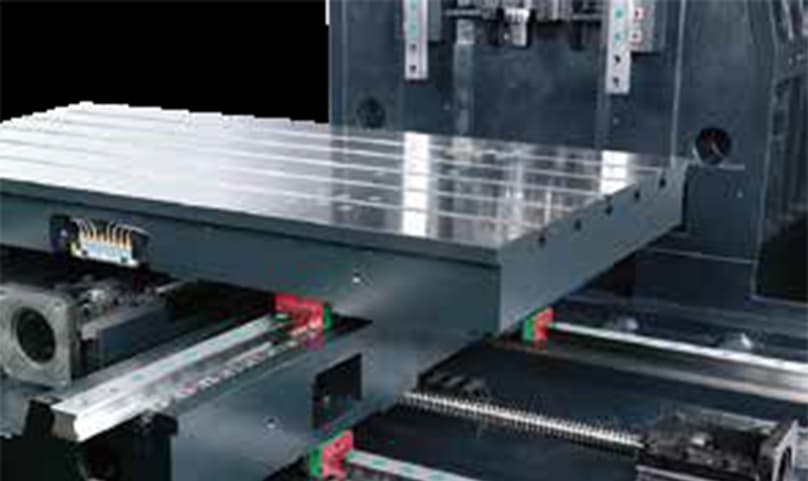

高穩定三軸結構，提供高速位移

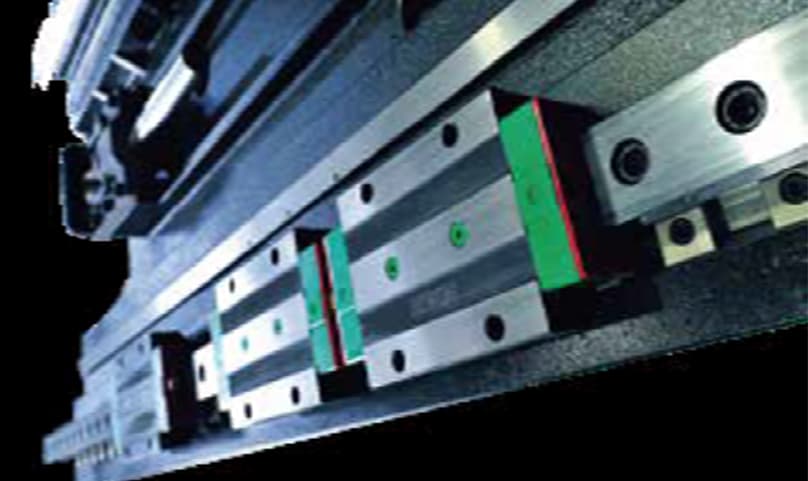

三軸滾柱型線軌

  • 本機之X,Y,Z軸全配置重負荷滾柱線型滑軌，配合滑塊間的大跨距設計，具有高剛性，低摩擦係數及優異的抗震能力。
  • 每支線軌皆採用加長型耐中負荷滑塊，以提升那負載能力集動態問定性。

機型 線軌&滑塊
LV-750~850
  • X軸45mm x 4 加長型滑塊
  • Y軸35mm x 4 加長型滑塊
  • Z軸45mm x 6 加長型滑塊
LV-960~LV-1265
  • X,Y軸45mm x 4 加長型滑塊
  • Z軸45mm x 6 加長型滑塊
LV-1377~LV-2010
  • 三軸55mm x 6 加長型滑塊

加工能力

BBT40 直結式主軸
(αil 12/12000)		 BBT50齒輪式主軸
(αil 15/8000)
移除率：
375 cc/min
  • 刀具直徑：63 mm
  • 材質：S45C Steel
  • 切削：50mm x 4mm
  • 進給速度：1875 mm/min
  • 主軸轉速：1500 rpm
 移除率：
684 cc/min
  • 刀具直徑：100 mm
  • 材質：S45C Steel
  • 切削：80mm x 4.8mm
  • 進給速度：1780 mm/min
  • 主軸轉速：1460 rpm
移除率：
189 cc/min
  • 刀具直徑：63 mm
  • 材質：S45C Steel
  • 切削：25mm x 4mm
  • 進給速度：1890 mm/min
  • 主軸轉速：1800 rpm
 移除率：
338 cc/min
  • 刀具直徑：63 mm
  • 材質：S45C Steel
  • 切削：45mm x 4mm
  • 進給速度：1880 mm/min
  • 主軸轉速：1710 rpm
  • 刀具直徑：40 mm
  • 材質：S45C Steel
  • 直徑切削：40 mm
  • 進給速度：225 mm/min
  • 主軸轉速：1500 rpm
  • 刀具直徑：60 mm
  • 材質：S45C Steel
  • 直徑切削：60 mm
  • 進給速度：190 mm/min
  • 主軸轉速：1180 rpm
  • 刀具：M30 x 3.5P
  • 材質：S45C Steel
  • 寬度切削：30mm
  • 進給速度：448 mm/min
  • 主軸轉速：128 rpm
  • 刀具：M42 x 4.5P
  • 材質：S45C Steel
  • 寬度切削：42 mm
  • 進給速度：855 mm/min
  • 主軸轉速：190 rpm

嚴格品質檢驗性能保證

赫騏出廠前，均作嚴格的切削測試（圓型、方型、鑽石型切削）確保精度在0.005mm以下。

Linear X - Analysis features VDI 3441
Name Value (um)
Maximum reversal (U max) 0.4
Maximum scatter (Ps max) 2.3
Positional uncertainty (P) 4
Positional deviation (Pa) 2
Mean reversal 0.1
Mean scatter (Ps mean) 1.6
Ball Bar - Diagnostics (XY 360 degree 15 mm)
20% Reversal spike Y ↑ 1.2 μm
↓ 1.2 μm
17% Reversal spike X ↑ 0.1 μm
↓ -1.1 μm
12% Backlash Y ↑ 0.1 μm
↓ -0.7 μm
8% Straightness 1 μm
Circularity 3.9 μm

雷射檢驗
赫騏機器除了經過嚴格的檢驗之外並利用雷射儀器檢驗及校準滾珠螺桿的節距誤差、背隙、X,Y軸定位精度及重複精度。
