HK-LV-255U(L)/HK-LV-(L)/HK-LV410U(L)

機器特性

  • 五軸加工中心機是專為複雜工件之精密加工而設計。工件只需一次裝夾，即可完成所有工序。

  • 長型工作台與傾斜旋轉工作台為一體式結構，使本機也可適合大型工件之加工。

  • 旋轉軸與傾斜軸採用氣壓式鎖固。

  • 主軸轉速12,000 rpm 為標配。
    15,000 rpm 內藏式主軸為選配。

  • 旋轉工作台分割精度20"。
    重複精度可達6"。

  • 可選擇Fanuc, Siemens, Heidenhain控制器。
    具五軸或四軸同動控制。

  • 機器結構高剛性，高速加工穩定性優異。

  • 40把刀刀庫為標配。
    60把刀刀庫為選配。

  1. 詢價
  1. 返回列表
  2. 下一筆

產品規格

3+2軸機械規格表

型號單位 單位 HK-LV255U(L) HK-LV320U(L) HK-LV410U(L)
旋轉工作台
旋轉工作台尺寸  mm Ø255 Ø320 Ø400
水平最大旋徑 mm Ø510 Ø590 Ø690
T型槽尺寸 mm 14 14 14
HK-LV255UL HK-LV320UL HK-LV410UL
旋轉軸最大旋轉速度 min-1 22 25 16.6
傾斜軸角度 deg. -120 ~ +40 -120 ~ +30 -120 ~ +30
傾斜軸最大旋轉速度 min-1 16.6 16.6 11.1
工作台容許載重 水平 kg 100 200 200
傾斜 kg 75 100 150
旋轉/傾斜軸束緊方式/壓力 空壓 / 0.55~0.7 MPa 空壓 / 0.55~0.7 MPa 空壓 / 0.55~0.7 MPa
分度精度 sec. 20" 20" 15"
重覆精度 sec. 6" 6" 6"
三軸行程
X軸行程 mm 500 600 700
Y軸行程 mm mm 650 650
Z軸行程 mm mm 600(700) 600(700)
主軸規格
水平狀態主軸至工作台面距離 mm 50~650 50~650 50~650
主軸錐孔規格 BBT40(ST)、HSK-A63(OP)
主軸拉栓規格 BT(ST)、DIN(OP)、HSK(OP)、 MAS BT(OP)
主軸最高轉速 RPM 12000(ST)、15000(OP)
主軸/伺服馬達規格
主軸馬力  KW 11/15KW(ST)、15/18.5KW(OP)/内藏主軸
三軸(X/Y/Z)馬力 KW 2004/3/4
三軸(X/Y/Z)快速移動 M/min 30/ 30/ 24
最大切削進給速度 mm/min 15000
三軸硬體規格
三軸線性滑軌 mm 45 / 45 / 45 ( Z軸6/8滑塊)
線性滑軌滑塊型式 精密滾柱線性滑軌SP級HIWAN(Schneeberger P級)
三軸傳動 D40mm/P10螺桿傳動C3+級
ATC自動換刀系統
刀庫數量 40T(ST) / 60T(OP)
最大刀具直徑 mm #40-70、HSK-A63-70
最大刀具重量 KG #40-7、HSK-A63-7
最大刀具長度 mm #40-300、HSK-A63-300
其他（以下機床於室溫空調良好環境下，穩定測試之數據）
定位精度 mm 0.008
反覆定位精度 mm 0.006
電源需求 KVA 35 35 40
空壓需求 Mpa 0.65 ±10%
機器重量 Ton 9.8 10.5 11.2

產品特點

3+2軸立式加工中心機


LV-320UL

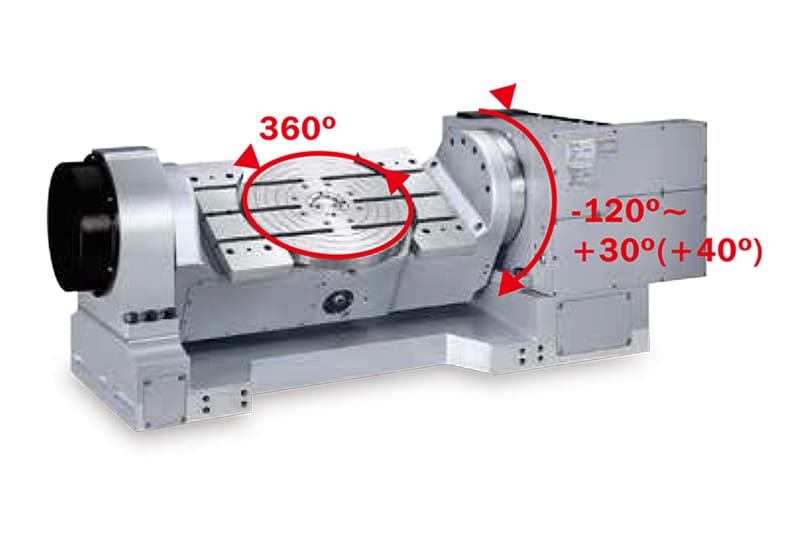

一體式長型工作台與傾斜旋轉工作台

  • 長型工作台搭配嵌入式傾斜旋轉工作台，為一體式設計。使本機除了可加工複雜工件，同時也適用大型工件之加工。
  • 傾斜角度：-120°〜30°
  • 旋轉角度：360°

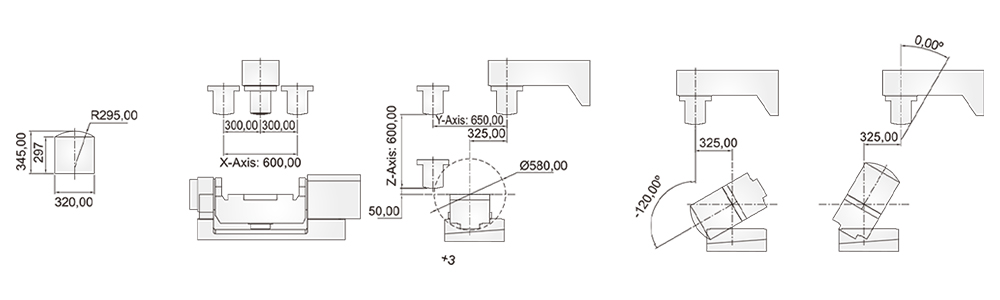

單位：mm


加工能力

BBT40 直結式主軸
(αil 12/12000)		 BBT50齒輪式主軸
(αil 15/8000)
移除率：
375 cc/min
  • 刀具直徑：63 mm
  • 材質：S45C Steel
  • 切削：50mm x 4mm
  • 進給速度：1875 mm/min
  • 主軸轉速：1500 rpm
 移除率：
684 cc/min
  • 刀具直徑：100 mm
  • 材質：S45C Steel
  • 切削：80mm x 4.8mm
  • 進給速度：1780 mm/min
  • 主軸轉速：1460 rpm
移除率：
189 cc/min
  • 刀具直徑：63 mm
  • 材質：S45C Steel
  • 切削：25mm x 4mm
  • 進給速度：1890 mm/min
  • 主軸轉速：1800 rpm
 移除率：
338 cc/min
  • 刀具直徑：63 mm
  • 材質：S45C Steel
  • 切削：45mm x 4mm
  • 進給速度：1880 mm/min
  • 主軸轉速：1710 rpm
  • 刀具直徑：40 mm
  • 材質：S45C Steel
  • 直徑切削：40 mm
  • 進給速度：225 mm/min
  • 主軸轉速：1500 rpm
  • 刀具直徑：60 mm
  • 材質：S45C Steel
  • 直徑切削：60 mm
  • 進給速度：190 mm/min
  • 主軸轉速：1180 rpm
  • 刀具：M30 x 3.5P
  • 材質：S45C Steel
  • 寬度切削：30mm
  • 進給速度：448 mm/min
  • 主軸轉速：128 rpm
  • 刀具：M42 x 4.5P
  • 材質：S45C Steel
  • 寬度切削：42 mm
  • 進給速度：855 mm/min
  • 主軸轉速：190 rpm

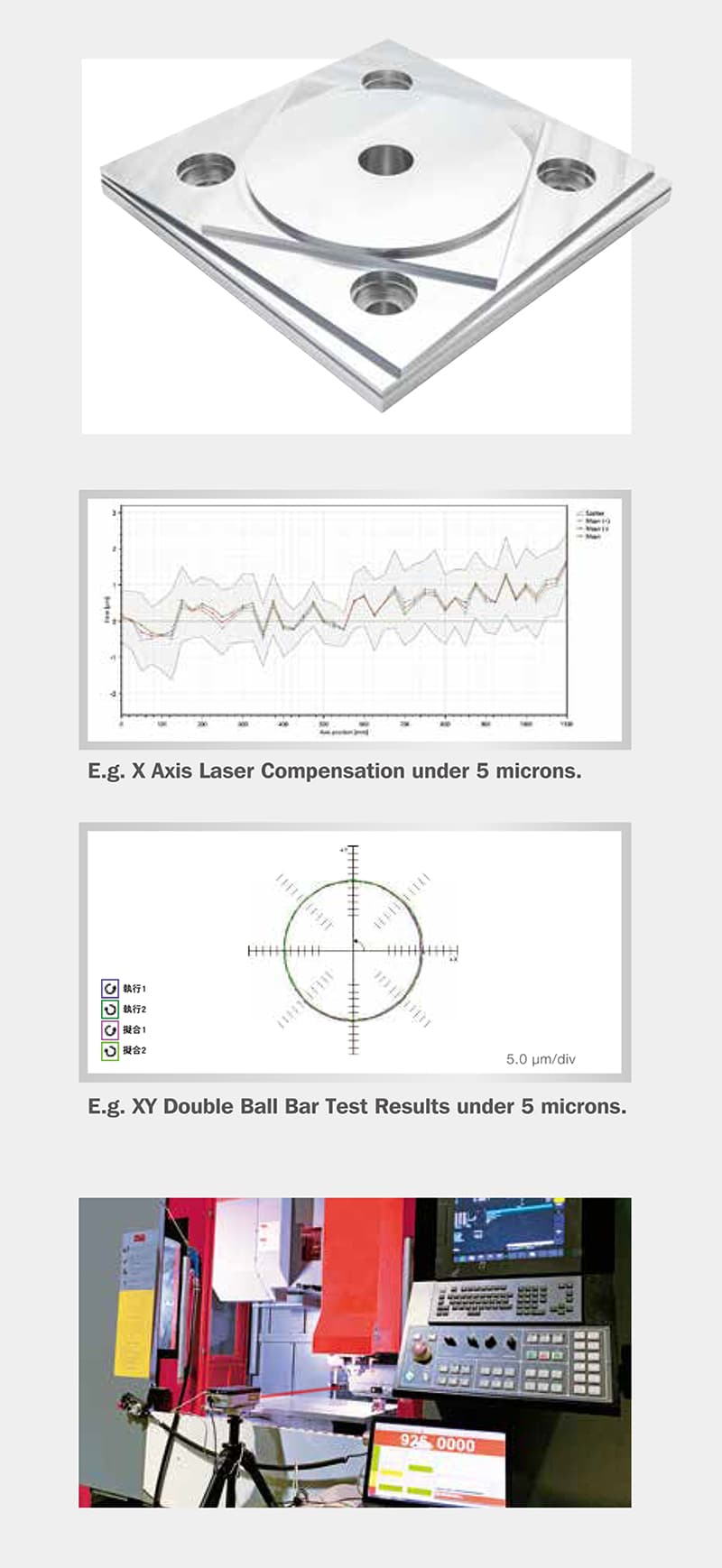

嚴格品質檢驗性能保證

赫騏出廠前，均作嚴格的切削測試（圓型、方型、鑽石型切削）確保精度在0.005mm以下。

Linear X - Analysis features VDI 3441
Name Value (um)
Maximum reversal (U max) 0.4
Maximum scatter (Ps max) 2.3
Positional uncertainty (P) 4
Positional deviation (Pa) 2
Mean reversal 0.1
Mean scatter (Ps mean) 1.6
Ball Bar - Diagnostics (XY 360 degree 15 mm)
20% Reversal spike Y ↑ 1.2 μm
↓ 1.2 μm
17% Reversal spike X ↑ 0.1 μm
↓ -1.1 μm
12% Backlash Y ↑ 0.1 μm
↓ -0.7 μm
8% Straightness 1 μm
Circularity 3.9 μm

雷射檢驗
赫騏機器除了經過嚴格的檢驗之外並利用雷射儀器檢驗及校準滾珠螺桿的節距誤差、背隙、X,Y軸定位精度及重複精度。
